提升新能源電池性能：極片毛刺檢測方案

發表時間：2024-12-17 09:12:38 作者：三坐標 來源：m.ahhbtz.com 瀏覽：

在新能源電池的制造過程中，極片的加工質量直接影響到電池的整體性能。其中，極片邊緣出現的毛刺是一個常見的質量問題。

這些毛刺通常由刀具磨損、機械設備故障、操作錯誤或原材料缺陷等原因造成。雖然這些金屬碎片體積微小，但卻會干擾電池的內部結構，導致電池容量下降、效率降低，甚至可能引發短路等安全隱患。因此，對極片邊緣毛刺進行精確測量，是把關電池產品品質的關鍵環節之一。


檢測思路

1、極片毛刺較小，分布無規律，形狀不規則，需要使用具有大倍率且足夠景深的鏡頭來捕捉這些細節。

2、考慮到極片多為石墨深灰或黑色，這對相機感光度和光源亮度提出了較高的要求；同時，為了在高放大倍率下仍能保持圖像清晰，還需要使用高分辨率的相機和鏡頭。


檢測方案

針對上述問題，思瑞測量推出了一套專用于新能源電池極片毛刺的測量方案，該方案以VIEWMAX E系列影像測量儀為主，配備全自動高精度自動變倍鏡頭、可調環光照明和高分辨率高清彩色相機，并集成METUS專業影像測量軟件，同時加裝10倍金相鏡頭，能夠提供142倍到831倍的變倍范圍，確保了足夠的景深，從而滿足高質高效的檢測需求。


檢測流程

1、將待測電池極片固定在機器工作臺上。

2、根據實際情況選擇合適的放大倍率和光源模式，調節Z軸位置和光源亮度直至圖像清晰可見。

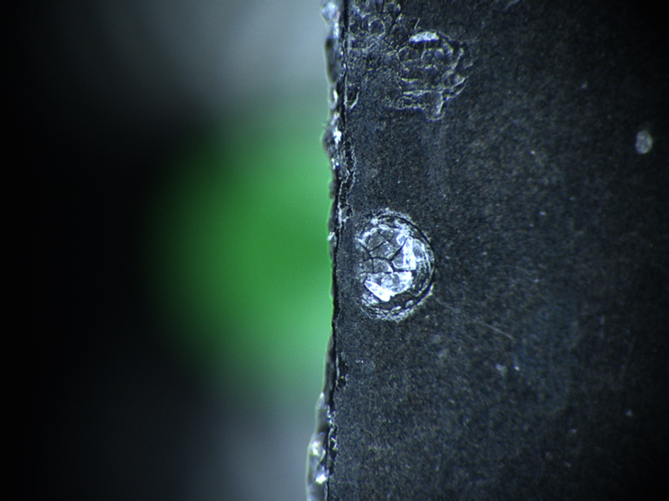

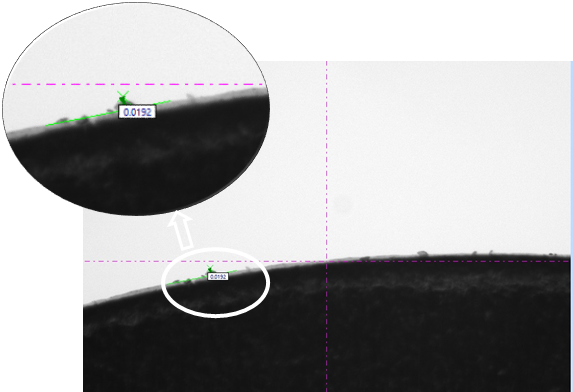

3、利用METUS軟件的功能，觀察極片正面邊緣的雜質毛刺及橫截面分層情況，進行相應的圖像處理與數據分析。


思瑞測量新能源電池極片毛刺測量方案通過采用VIEWMAX系列影像儀配合METUS軟件，不僅能有效地解決電池極片邊緣毛刺的檢測難題，還能顯著提升檢測工作的準確性和效率，為電池制造商提供了可靠的質量控制策略。
