三坐標在汽車穩定桿的檢測案例，守護汽車行駛安全

一、穩定桿背景介紹

汽車穩定桿（又稱防傾桿或橫向穩定桿）是車輛懸掛系統中的一個關鍵組件，用于減少車身在轉彎時的側傾程度。其主要作用是通過連接左右懸掛，使兩側懸掛的剛度達到平衡，減小車身傾斜的幅度，

從而提高汽車在行駛過程中的穩定性和安全性。由于穩定桿直接關系到汽車的行駛安全，其制造精度和質量要求非常高。為了保證產品的可靠性和一致性，穩定桿在制造過程中需要經過嚴格的測量和檢測。

?

二、測量設備配置

在本案例中，我們使用Rational DMIS軟件中的管道模塊對汽車穩定桿進行測量，主要設備配置如下：

1. 三坐標測量機（CMM）：三坐標測量機是進行高精度測量的設備，具有高精度的傳感器和機械臂，能夠捕捉復雜工件的三維數據。

2. HH-A-M7.5自動測座：HH-A-M7.5自動測座是一種高精度的自動測量頭，能夠在三坐標測量機的控制下進行靈活的角度調整和多方位測量，適用于復雜形狀工件的測量。

3. Rational DMIS軟件：Rational DMIS是一款功能強大的測量軟件，能夠支持多種測量模塊。在本案例中，使用其中的管道模塊進行穩定桿的測量。管道模塊專門用于復雜形狀的管道類零件測量，

能夠進行高效的自動化測量和數據處理。

?

三、檢測流程步驟

在對汽車穩定桿進行測量時，我們遵循以下步驟：

1. 測量準備：

o 將穩定桿工件固定在三坐標測量機的工作臺上，確保工件穩定且不會移動。

o 根據工件的測量需求，在Rational DMIS軟件中輸入?yún)?shù)，針對管道類工件的測量特點。

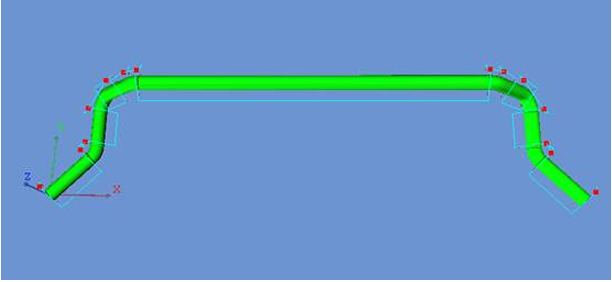

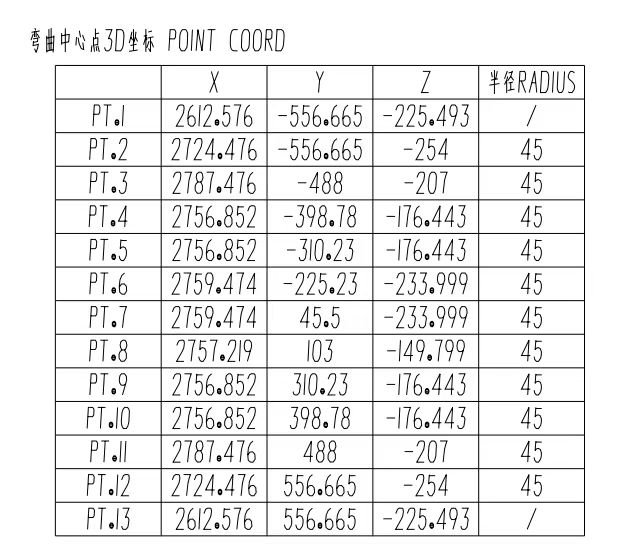

2. 用txt文本導入數據，軟件自動生成管道形狀。

建立坐標系：

使用Rational DMIS軟件的管道模塊，依據工件的CAD模型或?qū)嵨飹呙钄?shù)據，生成測量路徑。軟件會自動識別工件的關鍵測量特征點和位置，規劃出最優的測量路徑。

手動測量實際管道的任意兩段非平行的管道圓柱段.

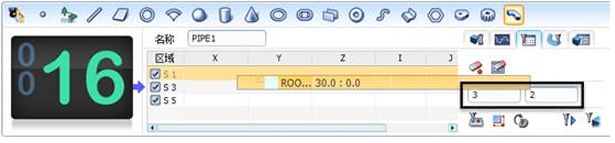

o 通過管道坐標系界面建立坐標系:依次填入主次參加計算的圓柱段號，再創建坐標系。

3. 自動化測量：

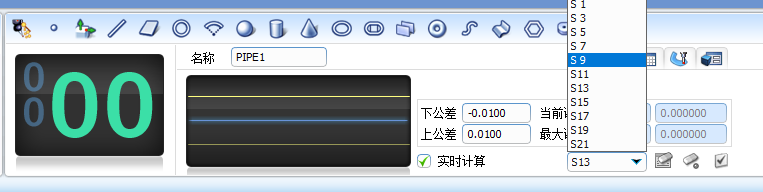

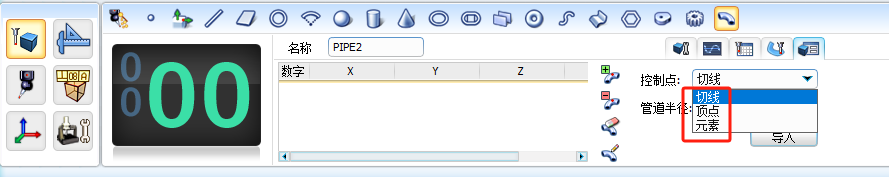

o 將理論管道拖放到標簽編輯框, 例如下面的PIPE1：

點擊生成測點。

4. 數據分析和檢測結果生成：

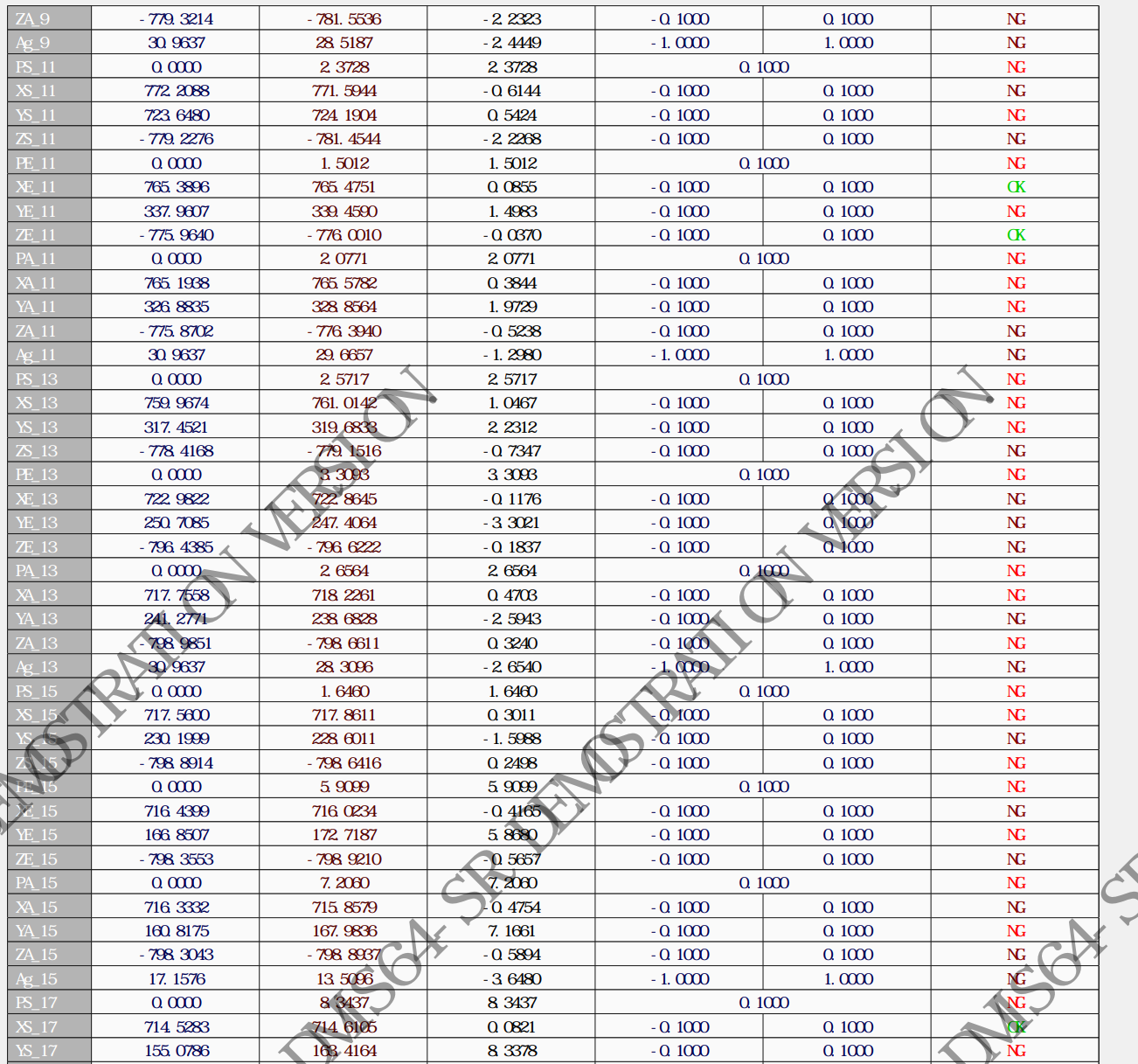

o 完成所有測量點的數據采集后，Rational DMIS軟件會對數據進行處理和分析，包括計算穩定桿的幾何尺寸、形狀偏差等關鍵參數。

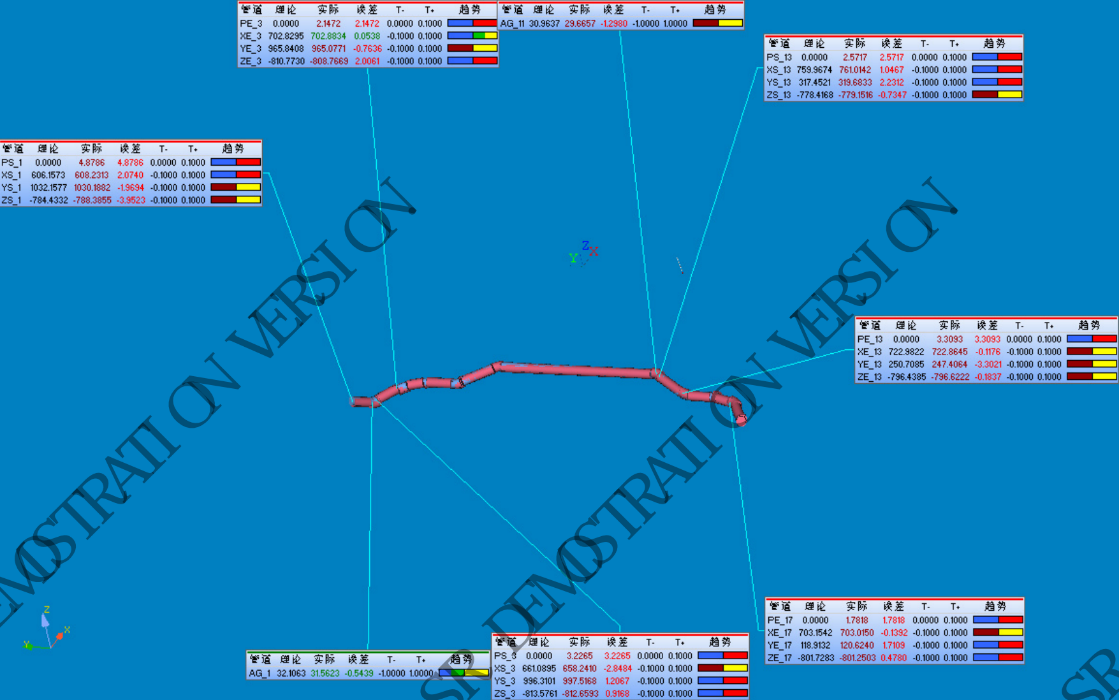

o 最終生成測量報告，包含穩定桿的尺寸公差，作為質量控制的依據。

?

四、檢測總結

通過本次測量案例，我們成功地利用Rational DMIS軟件中的管道模塊對汽車穩定桿進行了高精度的測量和檢測。Croma Classic三坐標測量儀 + HH-A-M7.5組合使用，實現了復雜工件的高效自動化測量。

國產高性價比三坐標軟件Rational DMIS軟件提供的智能化測量路徑規劃和數據分析功能，確保了測量過程的高效性和檢測結果的準確性。這種檢測方法能夠有效保證汽車穩定桿的制造質量，提升車輛的行駛安全性和穩定性。

思瑞測量，作為一家深耕三坐標設備二十多年的廠家，未來，我們將進一步優化測量流程，探索更多復雜工件的測量方法，以提升生產過程的自動化程度和檢測精度，為汽車制造業的質量控制提供更可靠的技術支持。
