手動三坐標測量機的使用方法，三坐標測量儀使用教程。

發表時間：2022-10-13 09:10:59 作者：三坐標 來源：m.ahhbtz.com 瀏覽：6569

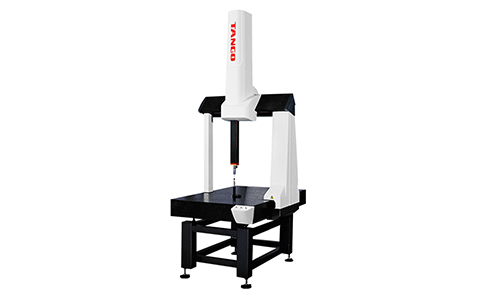

思瑞Tango系列三坐標是一款穩定可靠的測量設備。手動式設計的它簡單快捷，經濟實惠，贏得不少用戶的喜愛。不過手動式三坐標的使用，最好是要經過培訓班，今天就手動三坐標的使用方法進行簡單介紹。

手動三坐標測量儀的使用方法：

1、首先我們需要打開總氣源及計算機，確保氣壓達到機器所需。打開測量軟件，并進行測量機歸零，讓機器自動移動至零位。

2、安裝好測頭測針后進行測針校驗。選擇好相關參數后選擇標準球?qū)y針進行校驗。在測驗的結果中，實測的直徑應小于理論直徑。

3、隨后建立坐標系：零件找正、旋轉軸和設置原點。建立坐標系的方法有許多，比較常見的是面線點的方式。

4、接著打點并構造測量元素。PC-DMIS菜單上直觀展現了點線面下各細分測量元素。按菜單選擇操作即可完成元素構造。

5、構造完成后即可開始測量評價，根據圖紙判斷測量結果是否符合要求。最后輸出報告，其中PC-DMIS支持多種格式地報告輸出。

6、三坐標使用解釋后要將Z州升起并將測頭A角旋轉至90°方向，移動到安全位置，接著關閉軟件，關閉電源、關閉氣源。在完成工作后要清理工作臺面，保持整潔，在后續中需要參照說明書對測量機進行維護保養。

為了保證測量機的使用狀態，除了需要我們平常對測量機進行維護外，同時也需要注意測量環境，以Tango為例，在18~22℃、25%~75%濕度環境下測量精度更佳。
