PC-DMIS 計算尺寸超差率/合格率

"合格率"通常是指在一定數量的被檢驗對象中，達到預定標準或合格標準的比例。計算公式如下：合格率=合格數量/檢驗總數×100%。在PC-DMIS也可以將產品尺寸的合格率輸出到報告中，因?yàn)橛锌蛻糇稍冞^這個問題，我將方法寫到這里。

1、GETPROGRAMINFO字符串函數

要計算合格率和超差率這里我們先來了解一個字符串函數GETPROGRAMINFO，因?yàn)榈认乱玫健?/span>

GETPROGRAMINFO:獲取程序信息

此功能根據以下傳入的參數返回測量例程信息：

格式：GETPROGRAMINFO(<String>,<Optional String>)

此函數最多有兩個字符串作為參數。對于大多數項目，僅需使用第一個參數。這些字符串字段不區分大小寫。

第一個字段—字符串

第一個字段是詳述返回信息的字符串輸入。

CADMODELFILE - 返回導入到測量例程中的CAD模型的文件名的完整路徑。

CADMODELFILENAME - 僅返回匯入到測量例程中的CAD模型（不是路徑）的名稱。

DATE - 返回當前日期。

DRAWING - 如 REVISION 一樣，也返回標題中定義的修訂號。

ELAPSEDTIME - 返回從執行開始起所用的時間。

FILENAME - 返回測量例程的文件名 (.prg)。

NUMMEAS - 返回執行的尺寸數。

NUMOOT - 返回執行的超出公差尺寸數。

PARTNAME - 返回測量例程標題中定義的零件名稱。

PARTPATH - 返回測量例程文件的完整路徑。

PCDMISVERSION - 返回 PC-DMIS 軟件的實際安裝版本的字符串值。

PRGSCHEMA - 返回測量例程文件中 PC-DMIS 結構描述編號的整數。這是 PC-DMIS 所用的內部值，用于指示序列化的命令和選項。

PRGVERSION - 返回測量例程文件中 PC-DMIS 修訂號的字符串值。您可保存與特定版本兼容的測量例程文件。更多信息，請參見“使用基本文件選項”一章中的“另存為”。

PROBEFILE - 返回正在使用的當前測頭文件的名稱。

REPORTNAME - 返回當前輸出文件名。

REVISION - 返回標題中定義的修訂號。

SERIALNUM - 返回標題中定義的序列號。

SEQNUM - 如 STATSCOUNT 一樣，此字符串也返回當前統計計數。

SHRINK - 返回全局縮放比例。

STATSCOUNT - 返回當前統計計數。

TEMP - 返回可選第二個輸入字符串的溫度。參見下文“第二個字段 — 可選字符串”。

TIME - 返回當前時間。

TIPID - 返回正在使用的當前測尖的名稱。

第二個字段—可選字符串

第二個字段是可選字符串輸入。僅在第一個輸入字段中使用 TEMP 時才需要第二個字段。以下字符串來自“溫度補償”命令。

HIGH_THRESHOLD - 返回高閾值溫度

LOW_THRESHOLD - 返回低閾值溫度

REF_TEMP - 返回參考溫度

TEMPP - 返回零件傳感器的溫度

TEMPX - 返回 X 軸傳感器的溫度

TEMPY - 返回 Y 軸傳感器的溫度

TEMPZ - 返回 Z 軸傳感器的溫度

2、計算合格率/超差率

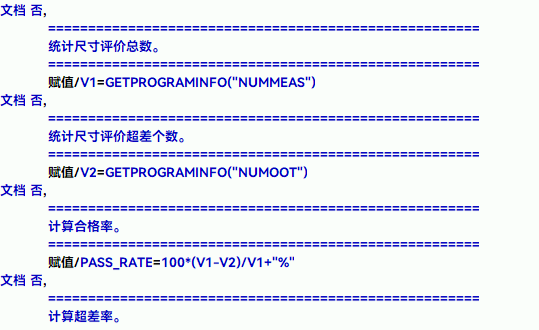

在程序的結尾插入賦值來計算

3、輸出

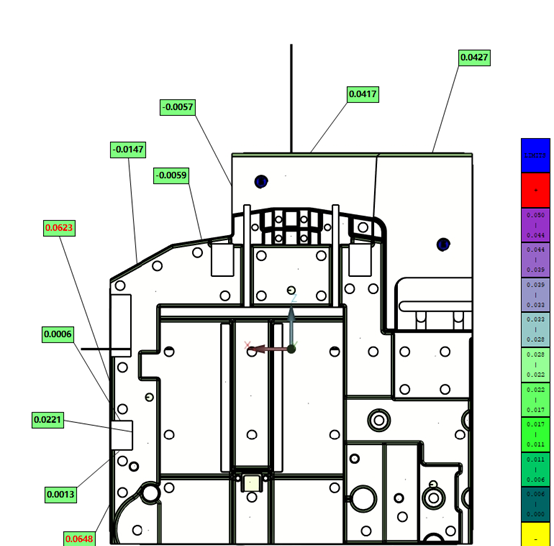

可以通過注釋-報告輸出

也可以通過自定義模版調用賦值

標簽?zāi)０胬锏谋砀駥懭霐?shù)據
