端面跳動屬于圓跳動公差中的一類，進行端面跳動公差檢測時被檢測工件繞著基準軸線無軸向移動旋轉一周時，被測端面上任意直徑出的軸向跳動量要在圖紙要求的跳公公差范圍內，所以在進行三坐標端面跳動公差檢測時需要注意一下幾點：
1、待評價元素必須的圓；
2、基準元素必須是圓柱；
滿足以上兩點要求才能保證評價后得到的結果合理，但是對于初學者來說，雖然知道三坐標檢測原理，但是不知道在測量軟件中如何操作，下面我們通過一個例子介紹使用RationalDMIS2測量端面跳動公差的方法。
測量員小瑞需要檢測上圖圖紙中的跳動公差，經過分析之后確定E基準需要測量一個圓柱，待測元素為待測端面的任意直徑的圓，
建立好坐標系后，小瑞不知道如何在軟件中獲得端面上的任意直徑的圓，尋求幫助后，通過如下方法完成測量：
第一步
使用元素定義在基準圓柱上定義一個圓，定義之后不需要對此圓規劃測點。
第二步
使用元素定義在待測端面上定義一個平面。
第三步

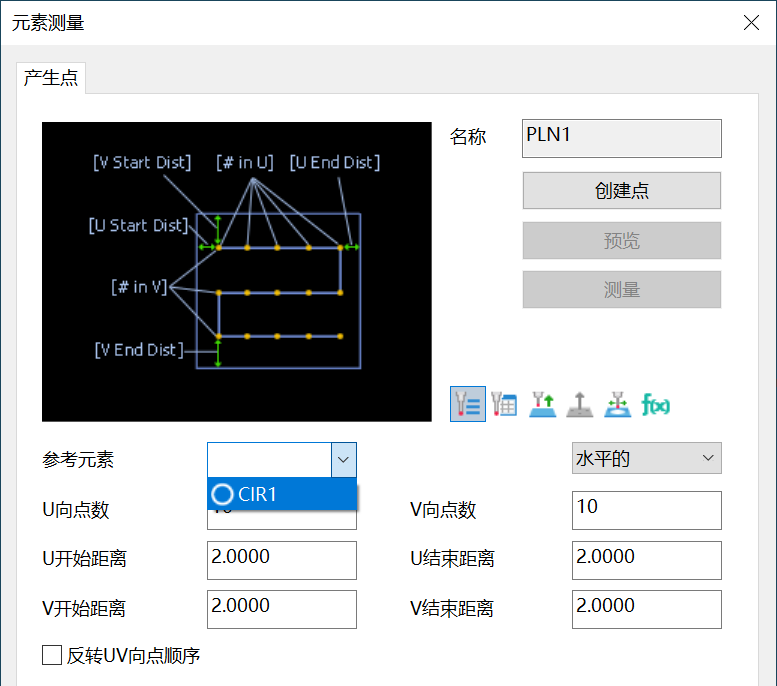

雙擊定義好的平面進入元素測量界面，在界面的參考元素欄選擇第一步定義的圓，使測量平面時沿著圓形路徑測量。

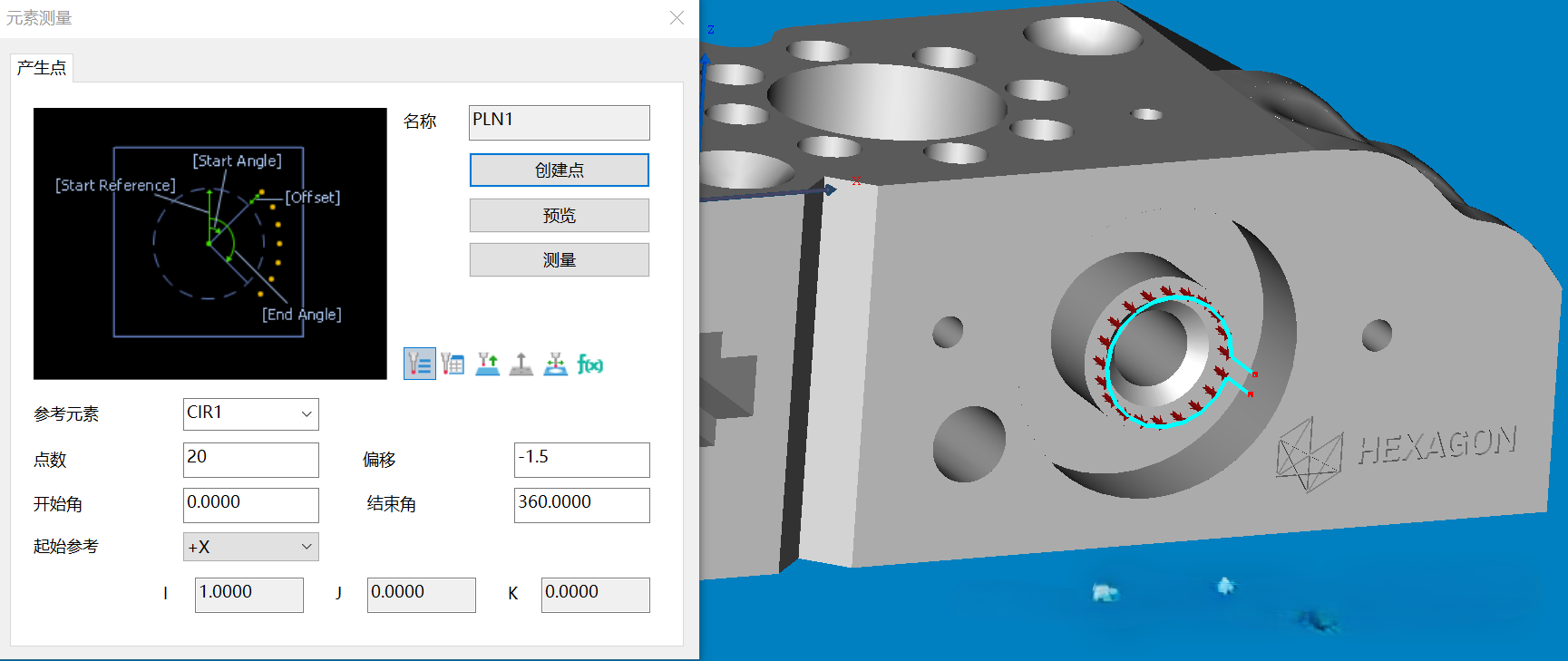

之后進行圓性測量路徑點數規劃，調整偏移值使測針能夠觸測到點從而獲得待測端面的任意直徑圓，如下圖，點數設置20個，偏移-1.5mm，然后創建點。
注意：偏移值設置成正數是以參考圓的直徑為基準向外擴大測量路徑，設置成負數為向內縮小測量路徑，偏移值設置不合理軟件會提示下圖錯誤：
第四步

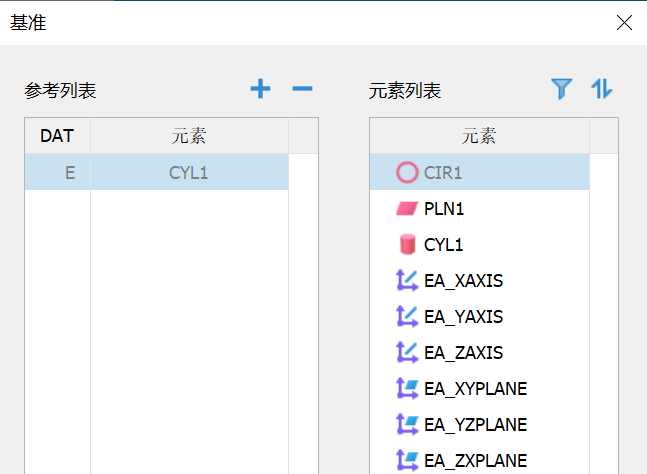

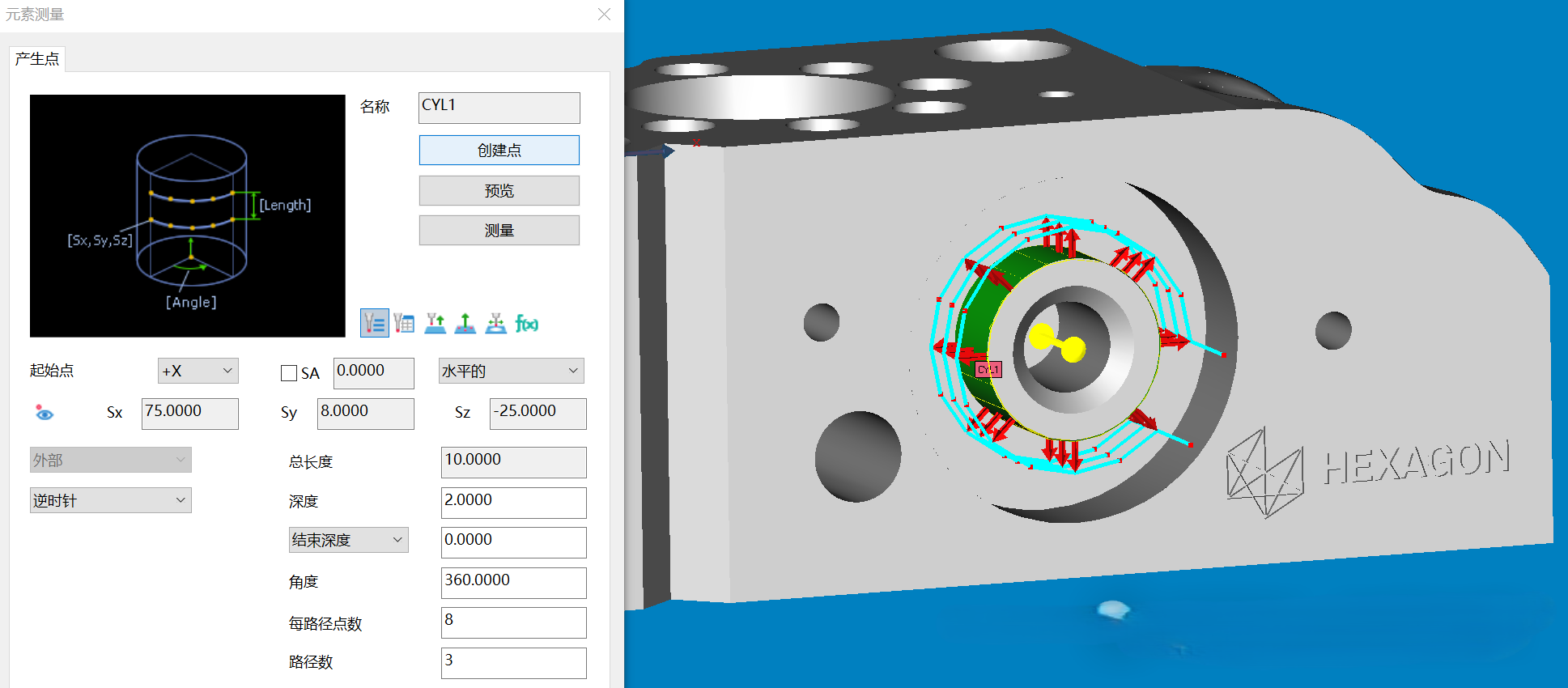

在三坐標測量儀軟件中規劃基準圓柱測量路徑，并根據圖紙設置為基準E。
第五步
運行測量程序，然后進行跳動公差評價結果如下：以上就是關于端面圓跳動的三坐標測量機測量方法的介紹。
