高級應用 | 三坐標定制圖形報告的輸出

使用三坐標測量機測量工件進行報告輸出時，同學們是不是遇到不知道如何輸出定制圖形報告的情況？下面我們分享如何輸出定制圖形報告。

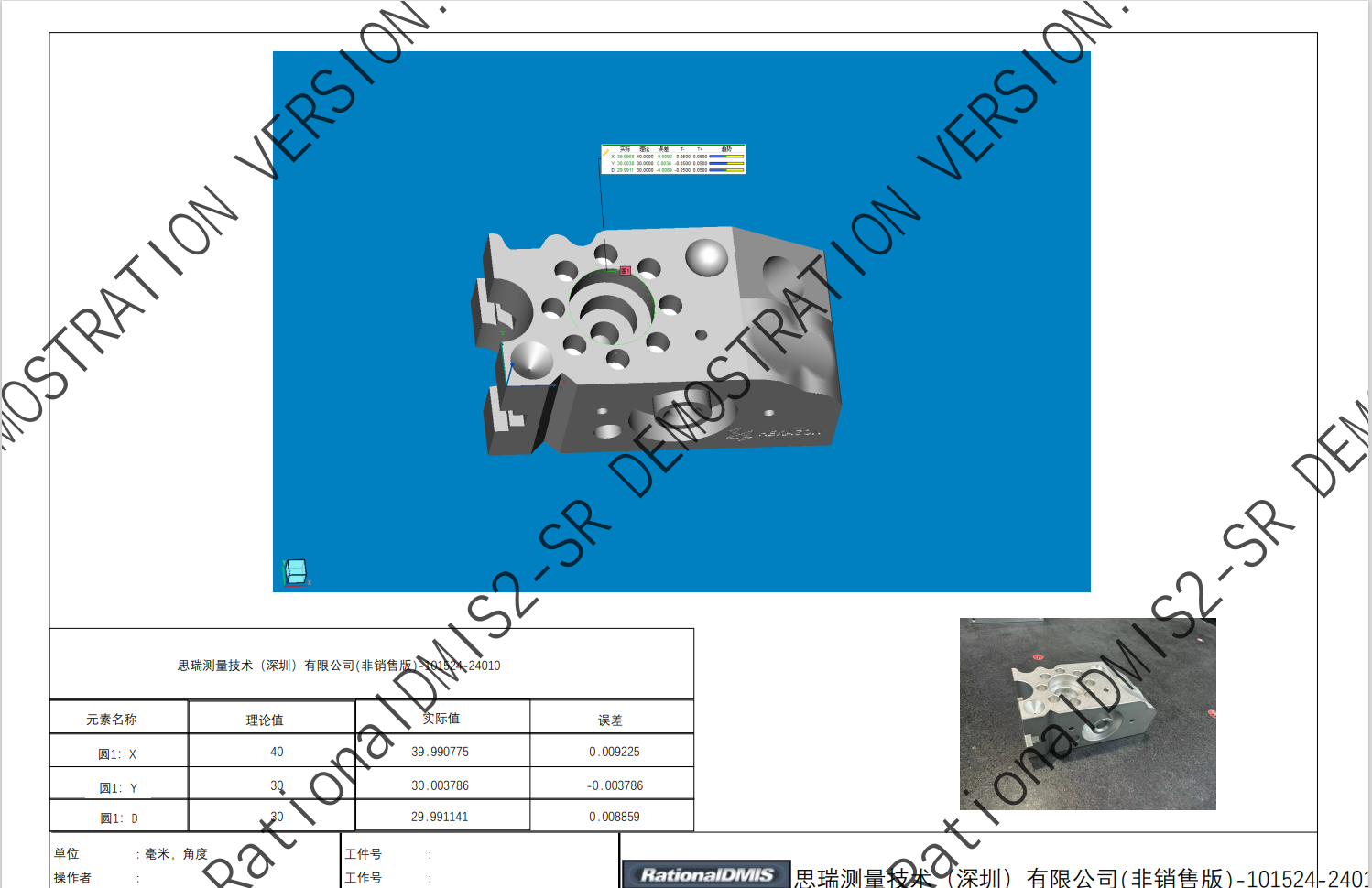

三坐標測量軟件RationalDMIS2可以輸出如上圖所示的包括測量結果表格，產品實物圖以及公差評價圖的圖形報告，其操作步驟如下：

第一步

使用三坐標軟件RationalDMIS2輸出定制圖形報告時需要使用軟件根目錄下的“KPDFTemplateDesign.exe”程序，打開方式如下圖所示：

第二步

雙擊打開程序后，使用快捷鍵“Ctrl+O”或者選擇File菜單欄下的Open命令，打開根目錄下模板文件夾，如下圖：

根目錄模板文件夾包含葉片，F(xiàn)orm誤差，圖形報告多種格式的模板，選擇需要的模板雙擊打開，如下圖：

第三步

打開模板文件之后，雙擊程序空白處，進入屬性窗口，修改模板名稱，如下圖修改模板名稱為“Landspace report”。

設置好后關閉屬性窗口。

第四步

1.打開模板文件之后，將不需要的元素刪掉，如下圖所示：

2.選擇程序中的“Add Rectangle Item（添加矩形項）”命令，繪制下圖所示的圖表框

繪制方法圖下圖所示，選擇“添加矩形框”命令后，鼠標由箭頭變?yōu)槭中危诠ぷ鞔翱诿啃忻苛型侠M成表格樣式：

畫表格框線的時候可以選中矩形框后使用鍵盤上的方向鍵進行上下左右微調。

3.選擇程序“Add Static Text Item（添加靜態(tài)文本框）”，在表格添加文本框，添加完之后雙擊文本框在屬性欄里填寫文字，如下圖：

4.在RationalDMIS2軟件界面使用變量功能，定義每個尺寸的理論值，實際值以及誤差。

5.選擇程序“Add Dynamic Text Item（添加動態(tài)文本框）”，在對話框按照下圖步驟，依次定義每個尺寸的變量，使用變量可以在輸出報告時更新數(shù)據，以定義圓1，X坐標理論值變量為例：

變量代碼格式為VARIABLE::+定義元素變量名，代碼需要在英文格式編寫，按照此方法依次定義好表格其余變量，并取消勾選顯示文本框選項。

6.然后選擇程序“Add Image Item（添加圖片項）”命令，在命令框中定義圖片類型，然后點擊“Add”命令。

定義好圖片類型后，用鼠標在圖框中添加圖片矩形框，如下圖所示：

7.雙擊右下角圖片矩形框，然后在屬性框中通過以下步驟完成實物照片添加。

第五步

在程序中將設置好的模板另存為，保存路徑設置在根目錄下的“Templates”文件夾下，保存在其它文件夾下將導致模板無法使用。

第六步

進入三坐標RationalDMIS2軟件界面，將需要輸出的公差評價選中，拖放到軟件圖形顯示窗口。

在“主頁”工具欄下的保存報告下拉菜單欄中，選擇“保存PDF”命令。

在彈出的對話框中設置報告保存路徑以及在模板下拉欄中選擇使用“KPDFTemplateDesign.exe”程序設計的模板文件“Landspace report”。

然后在保存PDF對話框中進行操作者輸入，公司logo圖片的設置。

最后點擊保存，輸出圖形報告。

以上就是關于使用三次元測量軟件RationalDMIS輸出定制化圖形報告的介紹。
