如何快速校正三坐標測量機星型測針

三坐標測量機星型測針，主要應用于檢測零件的內腔或者是深孔，也就是說由于零件的內腔或者是深孔不能夠測量到的，就會需要用到特殊的測針。

為更好的保證三坐標測量機的測量精度，提升測量結果的準確性，今天教大家在日常操作過程中如何快速校正三坐標測量機星型測針。

先學習一下三坐標測量機配置特殊測針的時候，是如何添加校正的呢？

1. 定義：

?  星形測針或五方向連接座組合的測針與觸發式測頭之間必須要連接一個10～20mm的加長桿。

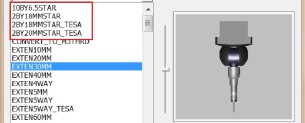

?  在測頭文件中定義星形測針，首先在測頭文件的測針選項的上部選擇定義1號測針。

?  按照1號測針的特征選擇定義后在測針定義框中出現其它四個測針定義的連接位置。

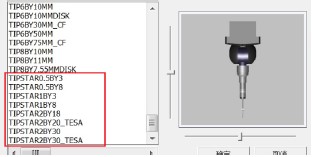

?  其它四個測針要在測針定義文件最后面選擇。其特征是寶石球直徑和四個測針構成圓的直徑。

?  每個測針都選擇后，星形測針的定義就完成了。

2. 三坐標測量機星型測針校正方法：

  星形測針可以同其它校正方式一樣，選擇自動校正。把五個測針都按順序選擇后，先用1號測針在球頂打一點后，其它校正都是自動執行。

3.注意事項：

?  觸發式測頭（TP20、TESASTAR、TP200）使用星形測針或五方向連接座組合的星形測針要在測頭與測針間加10～20mm加長桿，不能再長了，因為測頭承受不了其重量。

?  當使用五方向組合的星形測針的四個針要測量同一圓或圓柱時，這四個針的直徑必須相同。

?  星形測針測量元素不能使用自動功能（自動圓、自動圓柱等），要用手動測量，生成程序后再自動運行一次，就可以了。每使用其中一個測針，就要選擇其測針號，然后再使用這個針測點。

?  每次變化測座角度，都要把標準球支撐方向旋轉相應角度，標準球要重新定義，尤其是標準球支撐桿的矢量，要正確定義。每次都要用0，0角度的1號針在這個標準球上先校正一次，軟件會根據標準球的支撐矢量自動避開支撐。如果標準球支撐桿無法調轉方向，可以自制一個支架，把標準球直接固定在支架上，支架要與工作臺固定。

?  星形測針的安裝角度要找正一下，可以在工作臺上找一個參照物，鎖定X操縱桿，沿Y向運動觀察星形針的安裝方向。注意各部分要固定牢靠，不能有松動。

?  星形測針測量元素時，相對單個測針測量還是偏差大一些。所以要慎重使用。

通過合理的確定校正角度范圍及規范操作，來進行三坐標測量機星型測針的正確快速校正，助您更好的提升工作效率。
