簡析三坐標光柵尺基本知識

發表時間：2022-01-17 13:01:43 作者：思瑞三坐標 來源：m.ahhbtz.com 瀏覽：2387

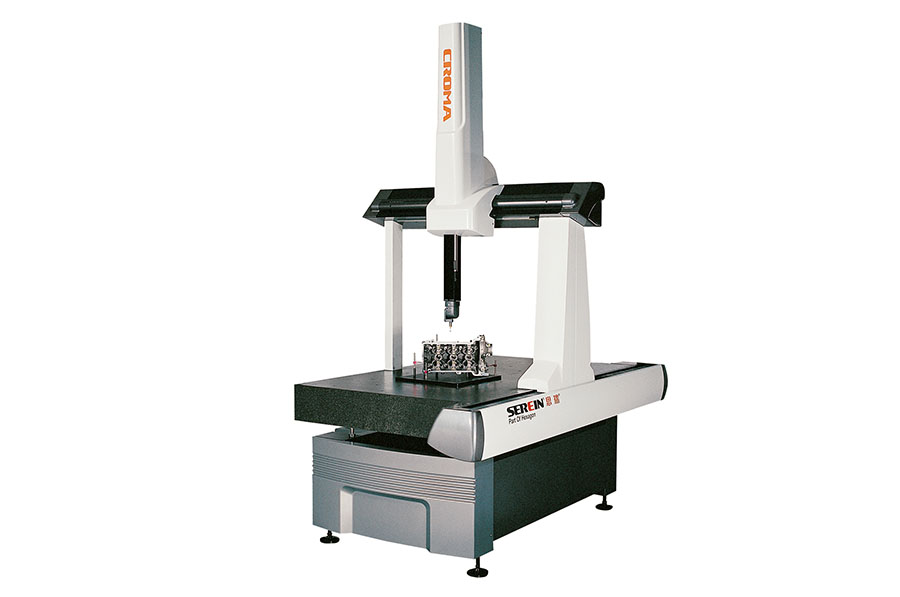

作為三坐標上的關鍵部件，光柵尺時非常精密的，利用光柵的光學原理工作的測量反饋裝置，光柵線位移傳感器經常應用于三坐標等精密機器中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。

光柵尺的工作原理

常見光柵的工作原理都是根據物理上莫爾條紋的形成原理進行工作的。當使指示光柵上的線紋與標尺光柵上的線紋成一角度來放置兩個光柵尺時，必然會造成兩光柵尺上的線紋互相交叉。在光源的照射下，交叉點近旁的小區域內由于黑色線紋重疊，因而遮光面積最小，擋光效應最弱，光的累積作用使得這個區域出現亮帶。相反，距交叉點較遠的區域，因光柵尺不透明的黑色線紋的重疊部分變得越來越少，不透明區域面積逐漸變大，即遮光面積逐漸變大，使得擋光效應變強，只有較少的光線能通過這個區域透過光柵，使這個區域出現暗帶，從而便形成了我們所見到的莫爾條紋。

光柵尺的維護和保養

1、光柵尺外盡可能外加保護罩，并及時清理濺落在尺上的切屑和油液，嚴格防止任何異物進入光柵尺殼體內部。

2、定期檢查各安裝聯接螺釘是否松動，尤其是固定讀數頭的螺絲。很多時候，讀數頭固定螺絲松動會造成機床直線軸暴走或不能回參考點。

3、為保證光柵尺傳感器使用的可靠性，可每隔一定時間要用無水乙醇清洗擦拭光柵尺面及指示光柵面，保持玻璃光柵尺身的清潔。

4、光柵尺嚴禁劇烈震動及摔打，以免破壞光柵尺，如光柵尺斷裂。

5、在安裝光柵尺和讀數頭時，特別要注意讀數頭與光柵尺的距離，或遠或近都可能造成讀數頭的損壞或光柵尺殼體內的刻度的破壞，甚至報廢光柵尺。

如果可以的話，查閱說明書查找防止光柵尺的周圍的油、液、氣進入光柵尺內部的方法，避免污染光柵尺。
