如何使用三坐標測量音響喇叭盆架各項尺寸是否合格？

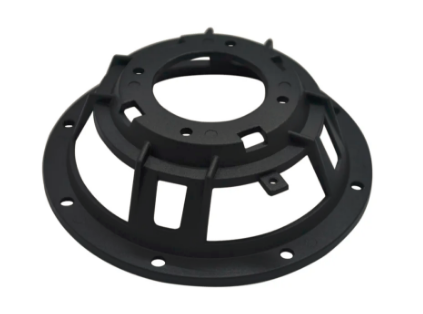

盆架是揚聲器核心部分的支撐結構，主要起到支撐鼓紙和穩定振膜、折環、定心片、磁體等部件的作用。隨著技術發展，越來越多揚聲器盆架采用的是鋁合金材質，且厚度較薄，因而在設計上進行優化以增加整體的穩固性。

另一方面，為盡量避免箱體振動通過盆架傳導至振膜影響聲音效果，也對盆架強度提出更高的要求。為保證盆架質量，在出廠前需經過嚴密的質量檢測。

此次需要測量一款揚聲器盆架工件，測量項目為位置度、角度、平面度、面輪廓度及平行度。對此類較為精密的測量任務，使用三坐標是更合適的選擇。經評估后選擇思瑞CROMA三坐標搭配PC-DMIS進行測量。

測量過程

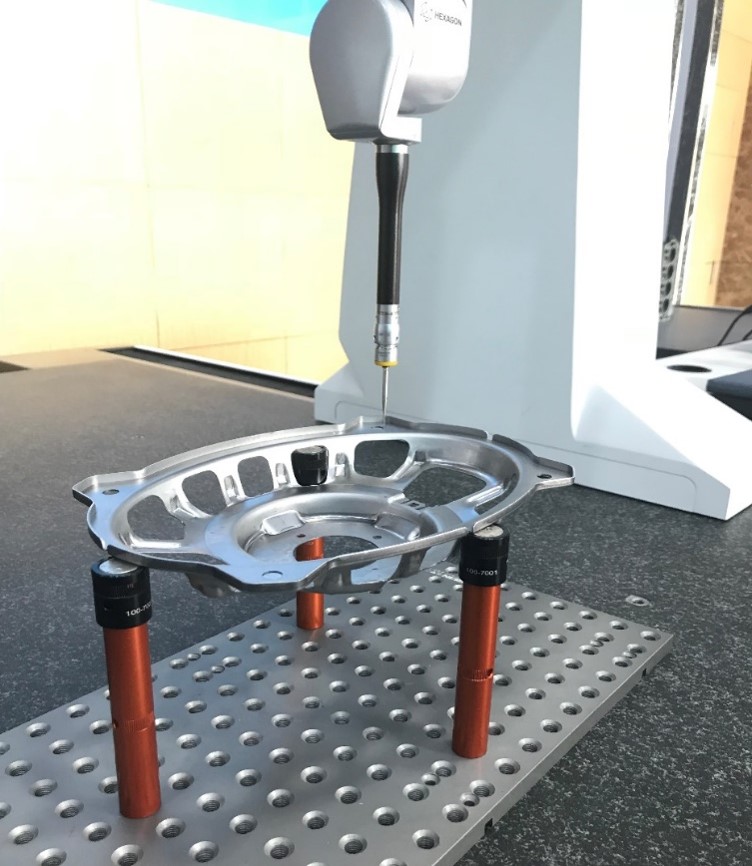

在測量工作開始前要先用磁鐵固定工件三個角，需要使用0.5X20MM或是1.0X20MM的測針進行此次測量工作。采用面線圓的方式建坐標系，并且需要精建坐標系。圖紙上有明確指出建立坐標系需要選取的元素（有基準要求），取圓的時候加入樣例點。

測量平面度時至少應測4點或者更多，點數越多越能反應其真實的平面度。選取對比元素后即可完成位置度評價，每個位置都要加最大實體補償。將已測的矢量點構造特征組，對特征組進行面輪廓度評價。完成測量后能輸出多樣的報告形式。

方案介紹

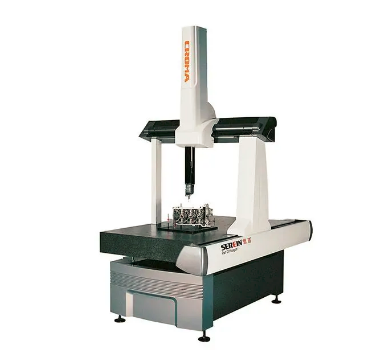

CROMA搭載了海克斯康IDC-I控制系統、高精度光柵尺、專利氣動平衡等技術，具備高精度測量表現，可滿足大部分行業檢測需求。此外CROMA支持多種測量機測頭、測座、測頭更換架及附件，幫助用戶更快速準確完成各類測量任務。

搭載業界標桿測量軟件PC-DMIS，采用圖形化交互界面，幫助操作人員快速掌握相應測量技術。智能化特征識別功能、人性化的操作方法能夠幫助企業快速提升坐標計量能力。

思瑞CROMA三坐標與專業測量軟件PC-DMIS為揚聲器盆架提供高精度、高穩定性的測量解決方案。另外隨著消費電子行業的迅速發展，各種零部件需求大增，思瑞也有更多機型可選，為制造企業提供可靠的放心產品及高效的貼心服務。
